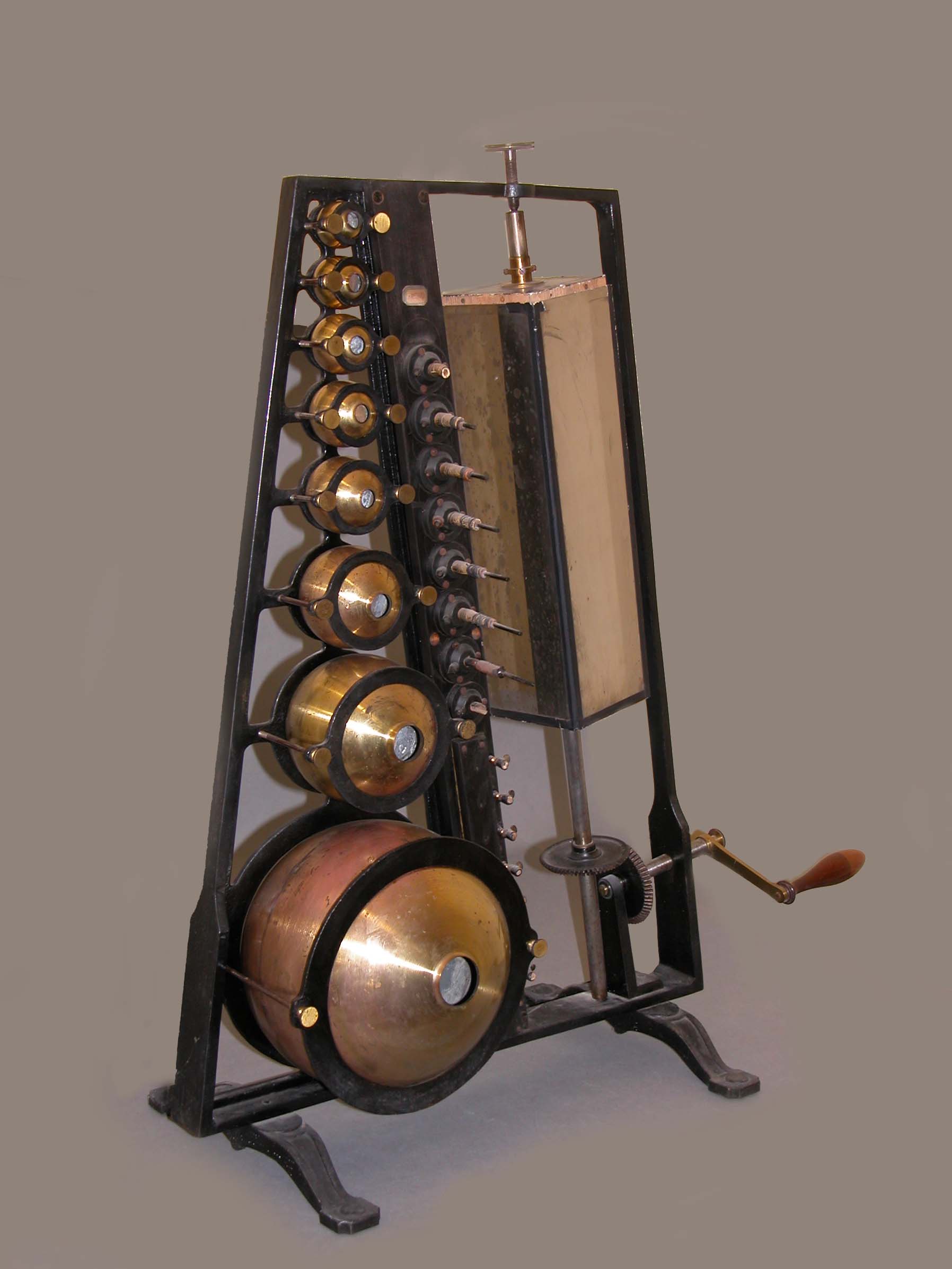

Trata-se de um analisador de som, isto é, um aparelho que serve para mostrar quais as partes constituintes de um som complexo. É constituído por uma série de oito ressoadores, o que corresponde a um som fundamental e à serie dos seus sete harmónicos, distribuídos verticalmente uns por cima dos outros e por um conjunto de 4 espelhos rotativos para realizar as observações utilizando o método óptico. Com um instrumento idêntico a este Helmholtz mostrou que o timbre de um instrumento é devido à sobreposição do som fundamental e de harmónicos de ordem e intensidade variáveis.

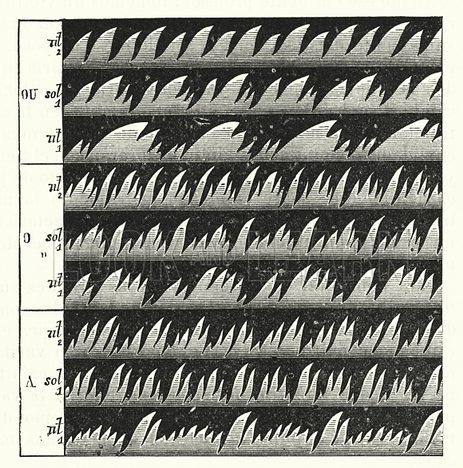

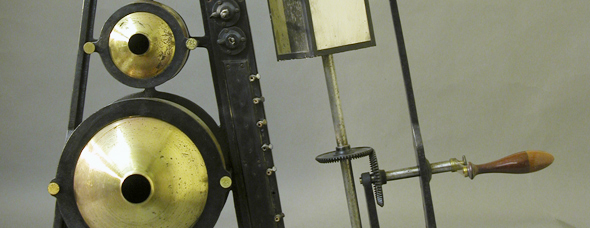

Cada ressoador está conectado com um bico de gás onde se acende uma chama. Quando o ressoador é colocado a a vibrar, a chama associada vibra também, contudo o olho humano não consegue discernir a oscilação inerente. Para conseguirmos visualizar a oscilação da chama é colocado a girar um paralelepípedo com todas as faces espelhadas. Desta forma, olhando para os espelhos em rotação a grande velocidade é possível percepcionar a oscilação da chama.

Analisador de som de Koenig
FIS.0407
